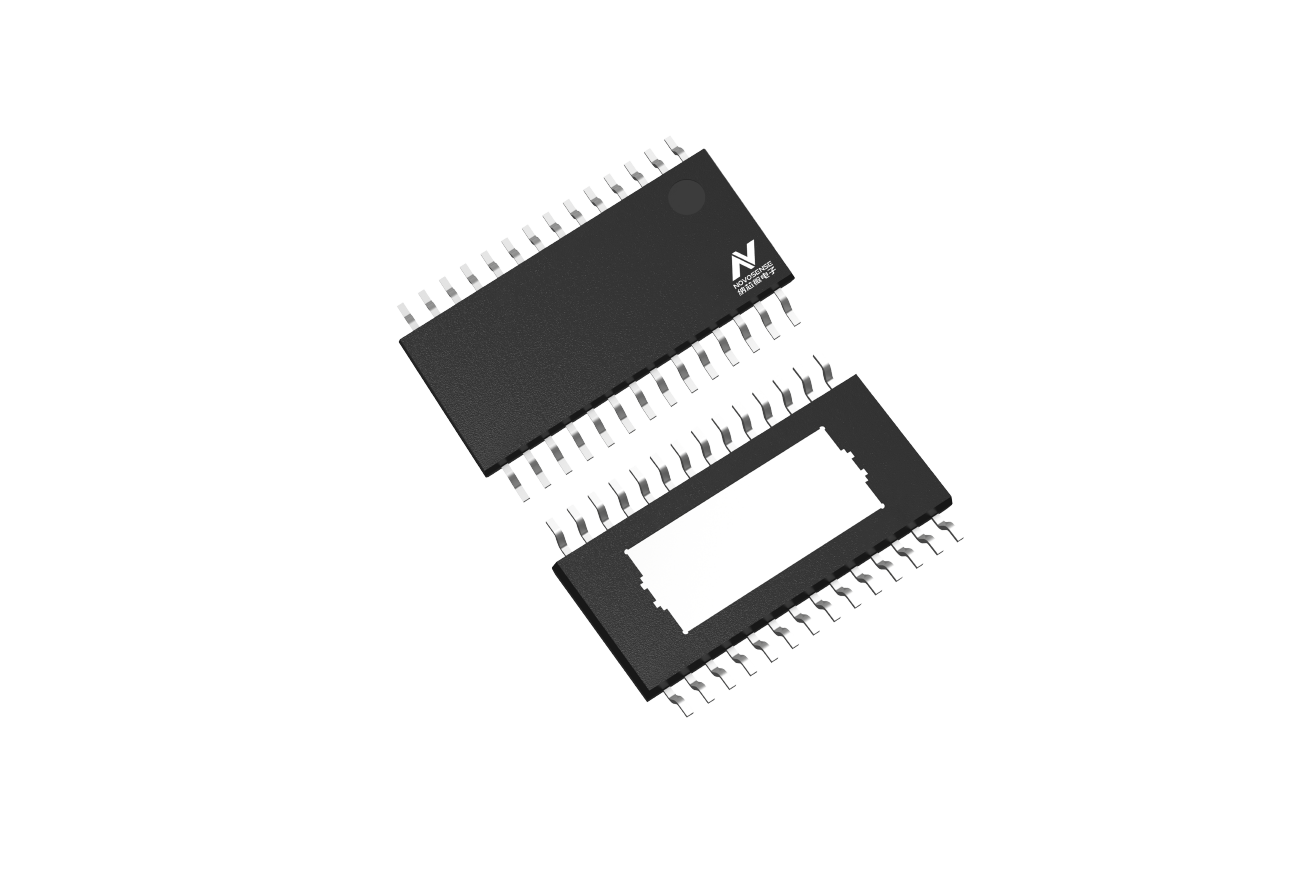

NSAD1249/NSAD1248/NSAD1247/NSAD1246 是低功耗、低噪声的 24 位 Δ-Σ 模数转换器 (ADC)。该设备包含一个电容式可编程增益放大器 (cpacitive PGA)，具有 1、2、4、8、16、32、64 和 128 的增益，能够为所有增益实现轨到轨的共模输入范围。这些 ADC 具有可配置的数字滤波器，具有低延迟转换，并能够实现 50 Hz 和 60 Hz 的同时抑制。
NSAD124x 系列具有高集成度。该设备集成了高精度、低漂移的 2.048 V 基准电压、两个独立的可编程激励电流源 (IDAC)，可用于 RTD 激励，支持最多 12 个输入，可以以任意组合连接到 PGA，以实现设计灵活性。此外，这些设备还包括传感器烧毁检测、热电偶偏置电压、参考监测、PGA 轨检测电路、内部温度传感器和多达 8 个通用 I/O 接口等功能。
产品特性
集成电容式 PGA，具有可编程增益（1 到 128），实现轨到轨的输入范围
SINC3 和低延迟（单周期稳定）滤波器选项
在数据速率为 2.5Hz、5Hz、10Hz 和 20Hz 的低延迟滤波器选项下，能同时
抑制 50Hz 和 60Hz
两个独立的内部激励电流源，范围为 10μA 到 2000μA
内部 2.048V 基准电压，具有 ±0.02% 的初始精度和 3 ppm/° C 的温度漂移
内部 4.096MHz 振荡器，精度 ±1%
内部温度传感器，精度 ±1%
系统监控和故障检测电路
自偏置和系统校准
多达 8 个通用 I/O 接口
带可选 CRC 的 SPI 接口
模拟电源：单极性 (35 V) 或双极性 (±1.5~±2.5 V)
数字电源：3 V 至 3.6 V
应用场景
温度测量（RTD，热电偶）
压力测量
工厂自动化和工业过程控制
仪器仪表
功能框图
